概要
定期的な培地交換を行うことで細胞維持を行うシステム

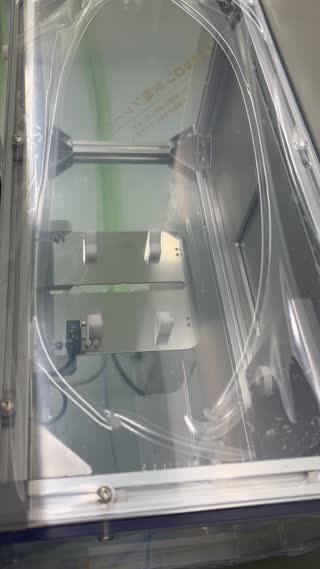

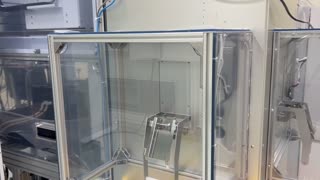

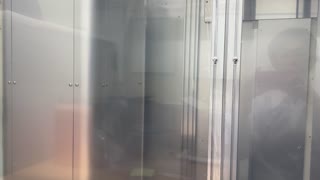

動画
| 分注装置へのチップボックス搬送 | 細胞プレート搬送～ディスペンス機構動作 | 搬送ロボット_トラッシュ |
|
|
|
|
構成
| ① | 分注装置 Tip washer 培地供給ディスペンス機構 |
協業会社様製 協業会社様製 弊社にてオリジナル製作 |
| ② | CO2インキュベータ | SCALE120 |
| ③ | 搬送装置 | Dual arm transfer robot |
| ④ | チップボックスストレージ x2式 | VariStock |
| ⑤ | リザーバストレージ | VariStock |
| ⑥ | 培地保管用冷蔵庫 | PHC製を利用 |
| システム制御PC | Green Button Goによるシステム制御 |
ワークフロー
事前準備
1. 試薬細胞を播種したプレートをストレージに投入
ワークフロースタート
2. ストレージからインキュベータへプレートを搬送
3. 指定したスケジュールにて各プレートの培地交換
① チップボックス搬送
② リザーバ搬送
③ リザーバへ培地供給ディスペンス機構にて培地供給（途中で加温）
④ 細胞プレート搬送
⑤ 分注装置にて培地交換
⑥ 細胞プレートをインキュベータへ戻す
⑦ 使用したチップ、リザーバを各トラッシュへ
4. 指定したスケジュールにて培地交換を都度実行
システム写真
| システム 左から | システム 右から | デッキレイアウト |
 |
 |
 |
