CellKeeper ® Series

CellKeeper Series

CellKeeper 48 Plus

製品写真

概要

自動培地交換機能 & 細胞観察機能付き細胞培養装置
構成:培養ユニット、培地交換ユニット、撮像ユニット、各ユニットを繋ぐ搬送ロボット、簡易スケジューラー

  • 培養ユニット
    最大48枚のディッシュ/プレートを安定培養
    庫内から電気部品・駆動系を完全隔離することで高信頼性化を実現
    培養庫は125℃の乾熱滅菌が可能で、清掃・除染・滅菌の作業問題を解消
  • 培地交換ユニット
    2 L の培地ボトルを搭載
    培地保管スペースは冷蔵で、使用時に加温して供給
    ディスポーサブルチップによる培地吸引
    吸引する培地量の設定が可能
    培地交換のスループットは16枚以上/時間(10 cm でデイッシュ使用時)
  • 撮像ユニット
    倍率 x1.6 と x4.0の位相差顕微鏡
    オートフォーカス機能搭載
    高精度XYステージにより任意座標を指定
    撮像単位での、座標、倍率、オートフォーカス設定が可能
    撮像中もCO2濃度および温度制御
  • 搬送ロボット
    ロボットアームは搬送時の落下を防ぐため、ディッシュ/プレートを下から維持
    ロボットアーム先端の検出センサおよびロボットアーム上の在荷センサにより二重搬送によるクラッシュを防止
    培養ユニットからのプレート搬入出時は独自のシャッター機構で庫内環境を維持
  • 簡易スケジューラー
    ディッシュ/プレート単位でのスケジューリングが可能
    ディッシュ/プレートの混載が可能
    前面タッチパネルでの簡単操作
製品情報
型番 iCCS-48-ME1-002
装置サイズ (突起物除く) W 621.5 mm x D 943.3 mm x H 1895 mm
装置重量 約480 kg
インキュベータ
ユニット
使用可能な培養容器 6-well プレート~ 96-well プレート
Φ100 mmディッシュ
Φ60ディッシュ(デイッシュ使用時には専用アダプターが必要です)
收納枚数 Φ100 mmディッシュ: 48枚
Φ60ディッシュ: 96枚
SBS規格の培養プレート: 48枚
溫度 室温+7~50℃
CO2濃度 0~20% ±0.5%(at 5% 無負荷)
培地交換
ユニット
培地交換速度 1~2分/Φ100 mm デイッシュ
培地設置個所 1か所
培地保管冷蔵庫 2℃~8℃
吐出温度設定 +7℃~40℃
供給速度 0.1~1 mL/s
供給量 0.1~50 mL
分注精度 1%CV(10 mL分注時)
吸引速率 0.1~2 mL/s
SBSプレートの培地交換範囲 全ウェルの2/3ウェル交換
(6-well プレートの場合、4 well の培地交換)
撮像
ユニット
観察方法 倒立位相差顕微鏡 波長
倍率及び視野 x1.6 (約3.90 x 2.97 mm), x4.0 (約 1.56 x 1.19 mm)
カメラ 高感度138万画素モノクロカメラ 有効画素数 1344 x 1024 ピクセル
フォーカス 固定、オートフォーカスの選択が可能
画像保存フォーマット BMP, TIFF, JPEG
本体価格 ¥24,200,000
製品チラシ

製品チラシPDF

動画

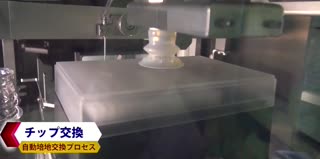

培地交換ユニット:培地吸引機構
(残量設定や傾斜なしでの吸引設定も可能)

CellKeeper 48 Plus

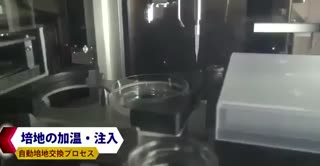

培地交換ユニット:培地添加機構

CellKeeper 48 Plus

オプションリスト
  • 低酸素モード
  • デイッシュ/プレート受け渡しテーブル(機器間インテグレート用)
  • バーコードリーダー
  • 外部機器からのコントロールLaptop
  • ステンレス仕様

​その他、ご要望に対応します。詳細は問い合わせください。

パーツ、消耗品リスト
10cm アダプタ iPIC-2006-OP-AP100
6cm アダプタ iPIC-2006-OP-AP60-01
6cm x 2 アダプタ iPIC-2006-OP-AP60-02
アスピレータチューブAssy CK-AS-TB-A0001
マンドリル CK-AS-TB-M0001
ポンプチューブ(10本入り) CK-AS-TB-PT0001
タイゴンチューブ(15m) CK-AS-TB-T0001
滅菌チップ CK-AS-TB-T384-0001
ディスペンサチューブAssy CK-DS-TB-A0001
ディスペンス・ノズル CK-DS-TB-DN0001
ヒーティング・カートリッジ CK-DS-TB-HT0001
シリンジ(100本入り) CK-DS-TB-CL0001
Yフィッティング(10個入り CK-DS-TB-FT0001
ルアーフィッティング メス(10個入り) CK-DS-TB-FT0002
ルアーフィッティング オス(10個入り) CK-DS-TB-FT0003
タイゴンチューブ(15m) CK-AS-TB-T0001
培地ボトルAssy CK-DS-BT-A0001
ボトルリッド CK-DS-BT-BL0001
交換ボトル(蓋無し) CK-DS-BT-BT0001
吸気フィルタ(50個入り) CK-DS-BT-FT0001
密閉型廃液ボトルAssy CK-AS-BT-A0002
ボトルリッド CK-AS-BT-BL002
交換ボトル(蓋無し) CK-AS-BT-BT002
吸気フィルタ(50個入り) CK-DS-BT-FT0001

パーツ・交換品リスト

記載内容はお断りなく変更することがありますのでご了承ください。
